Žľab Kerdi Line F40 L 90cm-SCHLUTER 60mm

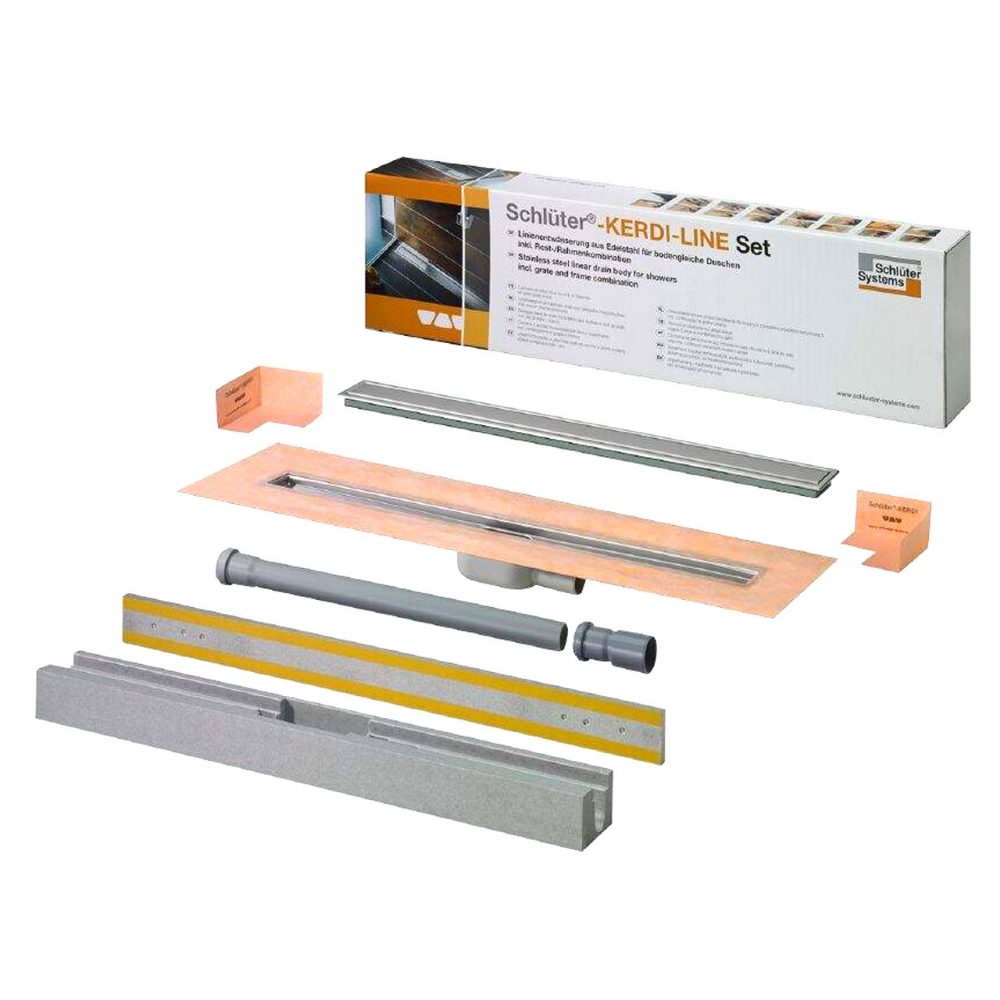

Schlüter ®-KERDI-LINE je viacdielny lineárny odtokový systém pre montáž spŕch v úrovni podlahy , s obkladom z keramiky alebo prírodného kameňa alebo podlahovými stierkami . Skladá sa z hlboko ťahaného telesa žľabu z ušľachtilej ocele az konštrukcie roštu / rámu , ktorú možno montážne pomôckou obsiahnutú v sade plynulo nastaviť pre podlahové krytiny s hrúbkou od 3 do 25 mm .
Schlüter ®-KERDI-LINE-H s horizontálnym odtokom je opatrený integrovanou zápachovým uzáverom a odtokovým telesom . Výška nosného prvku žľabu pre kerda – LINE – H :
DN 40 ( 40 mm ) = 78 mm
DN 50 ( 50 mm ) = 97 mm
Schlüter ®-KERDI-LINE-F s horizontálnym odtokom dopredu je opatrený zápachovým uzáverom integrovanú v odtokovom telese . Výška nosného prvku žľabu pre kerda – LINE – F :
DN 40 ( 40 mm ) = 60 mm
Schlüter ®-KERDI-LINE-V pre vertikálne odvodnenie , napr stropnou doskou , je voliteľne vybavený integrovanou zápachovým uzáverom v odtokovom telese alebo sa dodáva s rúrkovým sifónom ( is decentrálnym odtokom ) . Výška nosného prvku žľabu pre KERDI-LINE – V :
DN 50 ( 50 mm ) = 24 mm
U Schlüter ®-KERDI-LINE-H a – V sa teleso žľabu ľahko osadia do presne vytvarovaného nosného prvku žľabu z polystyrénu . U Schlüter ®-KERDI-LINE-F je kvôli vedeniu odtoku teleso žľabu pevne spojené s nosným prvkom žľabu .
Schlüter ®-KERDI-LINE možno použiť univerzálne pre centrálne osadenie v ploche alebo k stene . Dĺžka líniového odvodnenia KERDI-LINE-H a – V :
50 cm až 180 cm ( VOS = decentrálne od 70 do 120 cm ) ,
odstupňované po 10 cm
Dĺžka líniového odvodnenia KERDI-LINE-F :
50 cm až 120 cm ,
odstupňované po 10 cm
Na lepiacej prírube po obvode telesa žľabu , je z výroby pevne nalepená manžeta zo Schlüter ®-KERDI . Slúži pre bezpečné napojenie telesa žľabu na kontaktné izoláciu ako na podlahe , tak aj na priliehajúce steny .
Viditeľná plocha rámu a krycie rošt – v uzavretom alebo dierovanom prevedení – sú z brúsenej ušľachtilej ocele . Krycí rošt sa dodáva aj ako 10 mm hlboký rošt pronalepení dlažby . K dispozícii je tiež bezrámový nosič pre nalepenie dlažby nezávislý na hrúbke dlažby ( Schlüter ®-KERDI-LINE-D ) .
Upozornenie :
U Schlüter ®-KERDI-LINE-H a – V ako kompletného systému možno až do dĺžky žľabu 120 cm osadiť zodpovedajúce systémovú spádovú dosku Schlüter ®-KERDI- SHOWER – L s nalepenou izoláciou kerda ( pozri technický list výrobku 8.8 ) . Je možné vykonať aj spádový poter . Poter sa na povrchu izoluje sa Schlüter ®-KERDI ( pozri technický list výrobku 8.1 ) alebo Schlüter ®-DITRA 25 ( pozri technický list výrobku 6.1 ) .
U Schlüter ®-KERDI-LINE-F je kvôli vedeniu odtoku smerom dopredu do podlahovej plochy nutné použiť spádový poter . Poter sa na povrchu izoluje sa Schlüter ®-DITRA 25 ( pozri technický list výrobku 6.1 ) .
Ako doplnok systému sú k dispozícii Schlüter ®-SHOWERPROFILE-S a – R ( pozri technický list výrobku 14.1 ) pre napojenie k podlahe príp . na stenu . Kvôli sklonu bočných strán má Schlüter ®-SHOWERPROFILE – S – zodpovedajúce tvar klinu . Ohraničujúce steny sa izolujú sa Schlüter ®-KERDI ( pozri technický list výrobku 8.1 ) alebo Schlüter ®-KERDI-BOARD ( pozri technický list výrobku 12.1 ) .
